연구 배경과 분류
읽은 초록은 수분 노출에도 기능하는 Kevlar 복합 전도 인터커넥터를 직접 명시한다. 숙주 반응은 검증되지 않아 host 보조 분류를 제거한다.
습윤 환경의 의류 배선
의류용 전도성 섬유는 전기가 잘 흐르는 것만으로 충분하지 않습니다. 물이 전도층에 들어가거나 세탁 중 층이 손상되면 배선 저항이 달라집니다. 도입부는 두꺼운 봉지층이 유연성과 기계적 접합에 부담을 줄 수 있고, 발수성이 좋은 코팅도 비전도성이면 전도성 섬유의 대안이 되기 어렵다는 제약을 짚습니다. 이 연구의 출발점은 배선을 두껍게 감싸는 대신 전도층 표면에 보호 기능을 더하는 것입니다.
전도층과 표면 보호층
Kevlar는 섬유의 지지체, Ag–SBS 복합층은 전기적 연결, 자기조립 단분자층(SAM)은 액체와 만나는 표면의 젖음 조절을 맡습니다. 보호층이 전도층을 대신하는 구조가 아닙니다. 시약 비교도 이 역할 분리를 따릅니다. 비불소 DT와 불소계 시약의 말단 차이, PFHT보다 긴 PFDT의 사슬, 사슬 길이는 같지만 silane 머리를 가진 FDTS와 thiol 머리를 가진 PFDT를 대조했습니다. PFDT는 불소계 말단과 thiol 머리 작용기를 함께 갖습니다. 저자들은 접촉각·표면 분석·침지 후 저항 결과를 연결해 PFDT를 선택했으며, Ag에 대한 thiol의 결합과 낮은 표면에너지를 그 근거로 해석합니다.

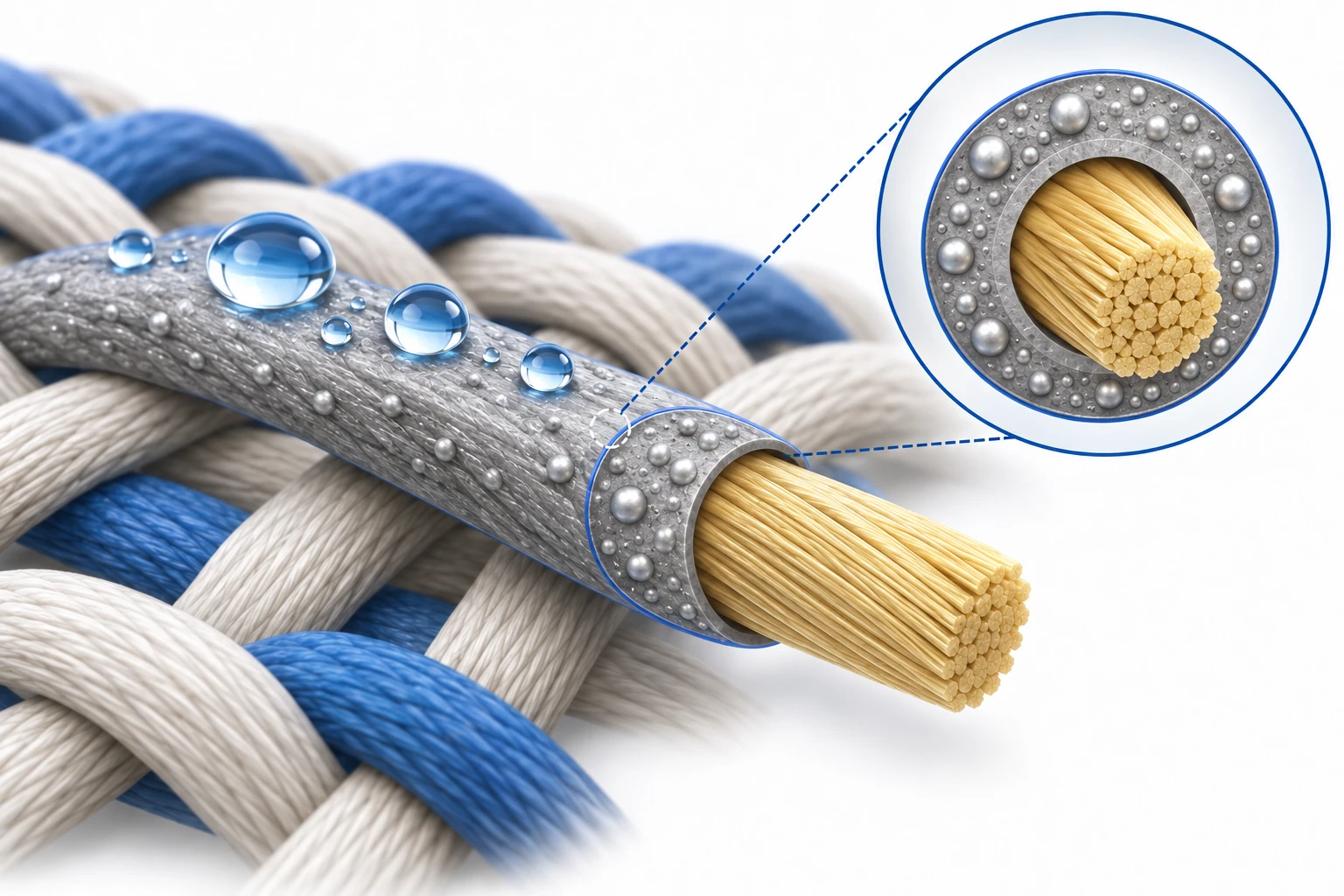

AI 생성 개념도: Kevlar 지지 섬유 위 Ag–SBS 전도 복합층과 표면의 PFDT 처리 역할을 설명합니다. 회색 영역은 전도층이며, 분자 수준 SAM을 두꺼운 방수 봉지로 그린 것이 아닙니다. 액적·입자·층 두께는 설명용 표현으로, 세탁·접힘·전도 성능의 실험 증거나 실제 비율이 아닙니다.
지지체·전도 복합층·표면 젖음 조절의 기능만 설명합니다. 실제 Ag 입자 크기·농도·연결망·SAM 배열·층 두께·직조 구조·측정 접촉각은 재현하지 않습니다. 청색 선과 확대창을 분자층의 실측 단면으로 사용하지 않습니다.
논문 원그림을 복제한 이미지가 아니며, 원그림 재사용 허가를 의미하지 않습니다.
확인된 공개 논문의 개념으로 2026-10-03 웹 ChatGPT에서 생성하고 본문과 대조했습니다. 표시용 WebP 압축 외에 자르기나 내용 편집을 하지 않았습니다.
침지·접힘·세탁 평가
접힘과 세탁은 서로 다른 손상 경로를 시험했습니다. 접힘 시험에서는 PET 지지 필름으로 움직임을 제어하면서 150° 접힘을 1만 회 반복했습니다. 세탁 시험은 세제 수용액 속에서 600 rpm으로 30분간 교반하는 과정을 반복한 조건입니다. 따라서 접힘 횟수와 세탁 횟수를 하나의 내구 수명처럼 합쳐 읽으면 안 됩니다. 물과 산성 수용액 침지, 표면 젖음 분석, 수중 LED 연결 시연은 젖은 환경에서 전도 경로가 유지되는지를 다른 방식으로 확인합니다.
세탁 후 저항 변화
접힘 후 길이당 저항은 0.11에서 0.15 Ω/cm로 변했습니다. 20회 교반 세탁 뒤에는 PFDT 처리 섬유가 0.28 Ω/cm, 미처리 섬유가 11.44 Ω/cm에 도달했습니다. 이는 시험한 조건에서 표면 처리가 저항 증가를 줄였다는 근거이지 저항이 전혀 변하지 않았다는 결과는 아닙니다. 수중 LED 시연도 연결 기능을 보여 주지만, 전체 의류 회로의 방수나 모든 접속부의 보호를 평가한 것은 아닙니다.
실험 조건과 사용 범위
비교의 중심은 같은 섬유 구조에서 표면 처리 유무가 내습 전도 유지에 주는 차이입니다. 일상 세탁과 비교하려면 세제·온도·교반 방식뿐 아니라 건조와 기계적 하중도 맞춰야 합니다. 이 시험 횟수를 착용 가능한 일수로 환산할 근거는 없습니다. 또한 발수성이나 세척 후 저항만으로 피부 접촉 안전성, 은 방출, 보호층의 장기 잔존을 판단할 수는 없습니다. 이 항목들은 읽은 본문에서 확인한 성능과 분리해 후속 검증 대상으로 남깁니다.
관련 외부 연구
Highly stretchable electric circuits from a composite material of silver nanoparticles and elastomeric fibres
외부 초록은 SBS 섬유 내부에 은 연결망을 만든다. #48은 Kevlar 코팅과 저에너지 표면으로 수분 노출에 대응한다.
신장 회로와 세척용 섬유의 형상·전도도 산정은 다르다.
초록 확인교신저자 확인
서정목 교신 확인아래는 서정목의 교신저자 여부에 관한 확인 기록입니다. 저자 순서나 별표만으로 판정하지 않으며, 본문 내용 검증과 별도로 읽어야 합니다.
- 교신 고지 확인 출처 ↗
Corresponding Authors; (J.S.); (T.L.)
PDF p.7; author/correspondence information · publisher_PDF_publicly_hosted_by_author_institution
- 본문 확인 범위
- 저자 기관이 공개 링크한 출판사 PDF 1–7쪽에서 서론, 모든 실험 하위 절, 결과·고찰, 결론과 교신저자 표기를 읽었습니다. 참고문헌은 개별적으로 검증하지 않았습니다.
- 보충자료 확인 범위
- 보충자료(SI)는 읽지 않았습니다. 본문에서 SI를 인용한 것은 SI를 직접 읽은 것으로 계산하지 않습니다.
- 남은 확인
- SI·개별 참고문헌·실제 재현 조건은 독립 검증하지 않았습니다. 본문 세탁·접힘 시험과 길이당 저항 결과를 착용 수명·피부 안전성·은 방출·보호층 장기 잔존으로 확대하지 않습니다.
COVERAGE & OUTREACH
보도와 소개
논문과의 연관성을 확인한 소개 자료입니다. 언론 게재는 독립 취재나 실험 결과의 추가 검증을 뜻하지 않습니다.
[Publication] 최병우 학생 논문, ACS Applied Materials & Interfaces의 Cover로 선정 ↗
게시물이 48번의 정확한 영어 제목과 Choi·Lee·Han·Woo·Park·Seo 등의 저자를 명시한다.
본문 확인 표지 선정 소식 본문과 게시 날짜를 읽었다. 함께 표시된 2019년 7월 16일은 수정 날짜로 보이며 최초 게시 날짜를 사용했다.
미확인 후보와 접근 제한 (1)
미확인 후보 · Volume 10 Issue 42 | ACS Applied Materials & Interfaces ↗
NBDL의 48번 표지 링크가 이 호에 연결되지만 직접 표지 설명을 읽지 못했다. 검색 결과의 대표 표지 설명은 다른 연구여서 48번 표지의 종류와 위치는 재확인이 필요하다.
본문 접근 제한 출판사 호 페이지 열기에서 HTTP 403이 발생했다. 연구실의 표지 선정 소식과 직접 검증된 출판사 소개를 구분한다.
근거와 확인 범위
저자 기관이 공개 링크한 출판사 PDF 1–7쪽에서 서론, 모든 실험 하위 절, 결과·고찰, 결론과 교신저자 표기를 읽었습니다. 참고문헌은 개별적으로 검증하지 않았습니다.
추가 해설은 아래에 명시한 근거 범위에서 편집 검토를 승인한 내용입니다. 모든 본문·보충자료의 검증 완료를 뜻하지 않습니다.
- 추가 본문 확인 범위
- 저자 기관이 공개 링크한 출판사 PDF 1–7쪽에서 서론, 모든 실험 하위 절, 결과·고찰, 결론과 교신저자 표기를 읽었습니다. 참고문헌은 개별적으로 검증하지 않았습니다.
- 추가 보충자료 확인 범위
- 보충자료(SI)는 읽지 않았습니다. 본문에서 SI를 인용한 것은 SI를 직접 읽은 것으로 계산하지 않습니다.
- 원본 공개 논문 목록 ↗ · #48 · 2026-10-03
- Crossref metadata ↗: Crossref에 등록된 공개 서지 메타데이터만 확인했습니다. 출판사 페이지·초록·본문을 읽었다는 뜻이 아니며, 학교 Chrome 전문 검증은 보류입니다. 수동 대조 결과 관사 A 유무를 확인했습니다. 동일 논문을 가리키는 경미한 서지 표현 차이로 판정했으며 원본값은 유지했습니다. Crossref에 라이선스 링크가 없으며 재배포 권리는 확인되지 않았습니다.
- Highly Conductive Fiber with Waterproof and Self-Cleaning Properties for Textile Electronics. ↗
public_abstract_via_EuropePMC_API · Europe PMC REST search resultType=core, abstractText; PMID 30222308; DOI 10.1021/acsami.8b10217. Checked 2026-10-03. - Highly Conductive Fiber with Waterproof and Self-Cleaning Properties for Textile Electronics ↗
main_text · Introduction, PDF p.1–2: wet textile interconnections; encapsulation thickness/mechanical mismatch; nonconductive repellent coatings - Highly Conductive Fiber with Waterproof and Self-Cleaning Properties for Textile Electronics ↗
main_text; mechanistic interpretation attributed to the authors · Experimental 2.1–2.2, p.2; Results p.3–5; Figure 2: DT/PFHT/FDTS/PFDT head/tail and chain comparisons, XPS/FTIR and immersion resistance - Highly Conductive Fiber with Waterproof and Self-Cleaning Properties for Textile Electronics ↗
main_text · Experimental 2.4 and 2.6, p.2–3; Results p.6–7: 150° folding and 600 rpm/30 min washing are separate tests; Figures 3–4 - Highly Conductive Fiber with Waterproof and Self-Cleaning Properties for Textile Electronics ↗
main_text quantitative statement; length-normalized resistance, not conductivity · Results p.6: folding 0.11 to 0.15 Ω/cm; p.7: 20 washes, PFDT 0.11 to 0.28 Ω/cm versus untreated 11.44 Ω/cm; Figures 3–4 - Highly Conductive Fiber with Waterproof and Self-Cleaning Properties for Textile Electronics ↗
editorial interpretation; no new safety, release or lifetime result is claimed · Experimental 2.4, 2.6, p.2–3 and Results p.6–7; limits are editorial distinctions between reported tests and unverified use claims - Highly Conductive Fiber with Waterproof and Self-Cleaning Properties for Textile Electronics ↗
independent_reviewer_selected_main_text · PDF pp.1–7: Introduction, Experimental §§2.1–2.7, Results, Conclusions. SI not read. - 추가 해설의 근거 ↗
연구 배경 · Introduction, PDF p.1–2: wet textile interconnections; encapsulation thickness/mechanical mismatch; nonconductive repellent coatings · main_text - 추가 해설의 근거 ↗
핵심 접근과 발전 · Experimental 2.1–2.2, p.2; Results p.3–5; Figure 2: DT/PFHT/FDTS/PFDT head/tail and chain comparisons, XPS/FTIR and immersion resistance · main_text; mechanistic interpretation attributed to the authors - 추가 해설의 근거 ↗
평가 방법과 조건 · Experimental 2.4 and 2.6, p.2–3; Results p.6–7: 150° folding and 600 rpm/30 min washing are separate tests; Figures 3–4 · main_text - 추가 해설의 근거 ↗
주요 결과 · Results p.6: folding 0.11 to 0.15 Ω/cm; p.7: 20 washes, PFDT 0.11 to 0.28 Ω/cm versus untreated 11.44 Ω/cm; Figures 3–4 · main_text quantitative statement; length-normalized resistance, not conductivity - 추가 해설의 근거 ↗
한계와 남은 질문 · Experimental 2.4, 2.6, p.2–3 and Results p.6–7; limits are editorial distinctions between reported tests and unverified use claims · editorial interpretation; no new safety, release or lifetime result is claimed - 추가 해설의 근거 ↗
관련 연구와의 연결 · Existing verified abstract record for Highly stretchable electric circuits from a composite material of silver nanoparticles and elastomeric fibres · abstract_only; reused from data/evidence.json #48 - 추가 해설의 근거 ↗
관련 연구와의 연결 · Study objective and wet-environment motivation · main_text; comparison is editorial
